Toyota Prius HV rendszer mérése
Hibrid rendszerhiba. Magas hőmérséklet a Hibrid vezérlésben. Egy ideig megfelelően működik a rendszer, majd valószínű melegedés miatt letilt a Hibridvezérlő rendszer. Mivel egyéb hibaüzenet nem jelenik meg, így a teljes vezérlési rendszer mérése szükséges a hiba feltárásához.

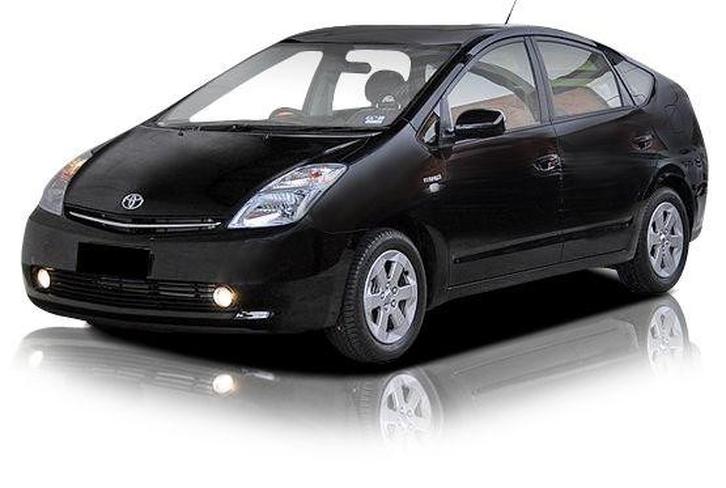

Toyota Prius Hibrid
1.5benzin / 82KW
Motorkód : 1NZ-FXE
Évjárat : 2008
Hibaleírás: Hibridrendszer hiba, hőmérséklet magas - időszakos hiba

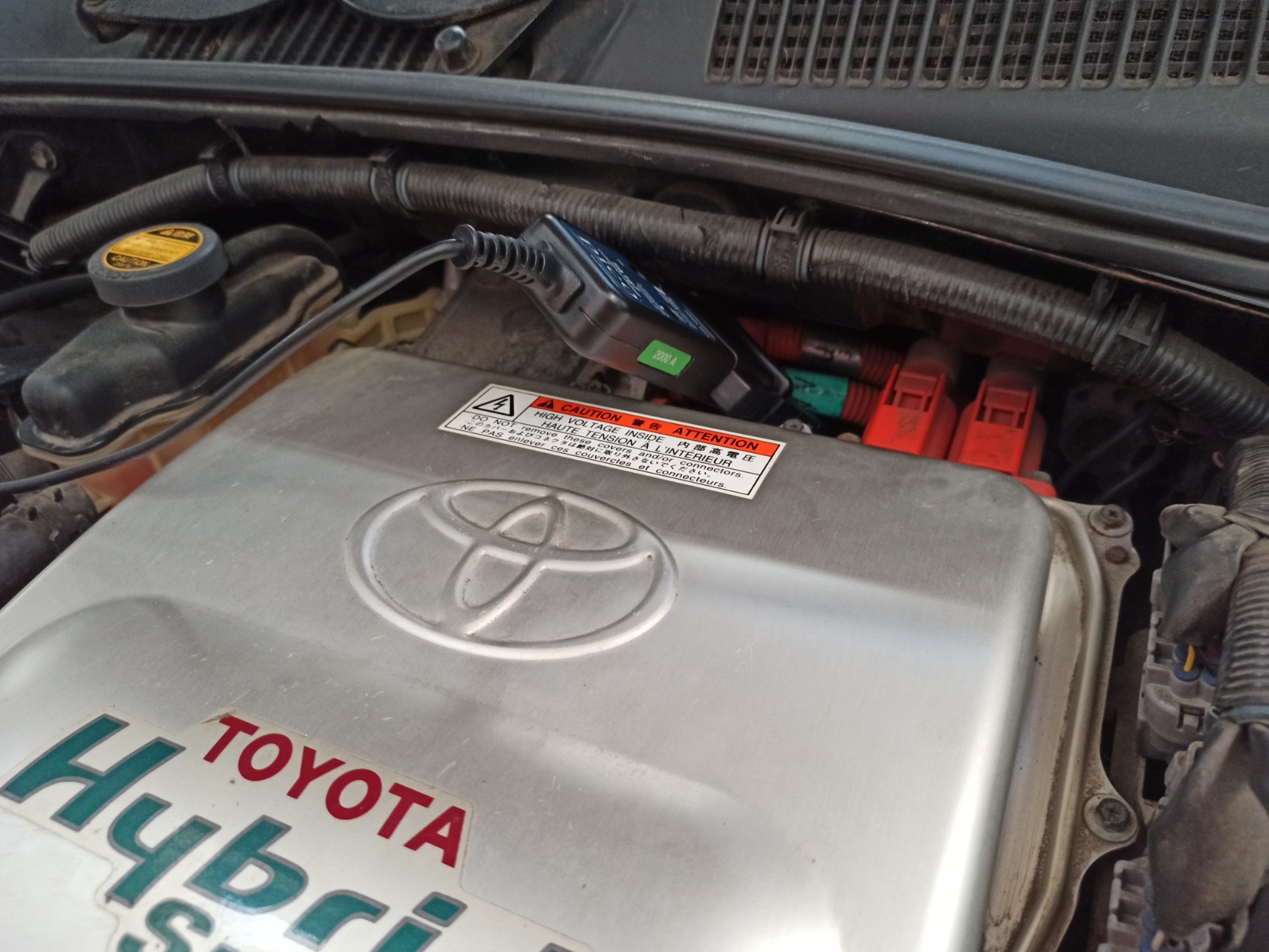

A háromfázisú hajtás ellenőrzésével kezdődik, esetleges hajtásból keletkező hibából adódó melegedést keresve. A mérés nem mutat rendellenességet. Helyhiány miatt csak külön-külön mérhető a három fázis.

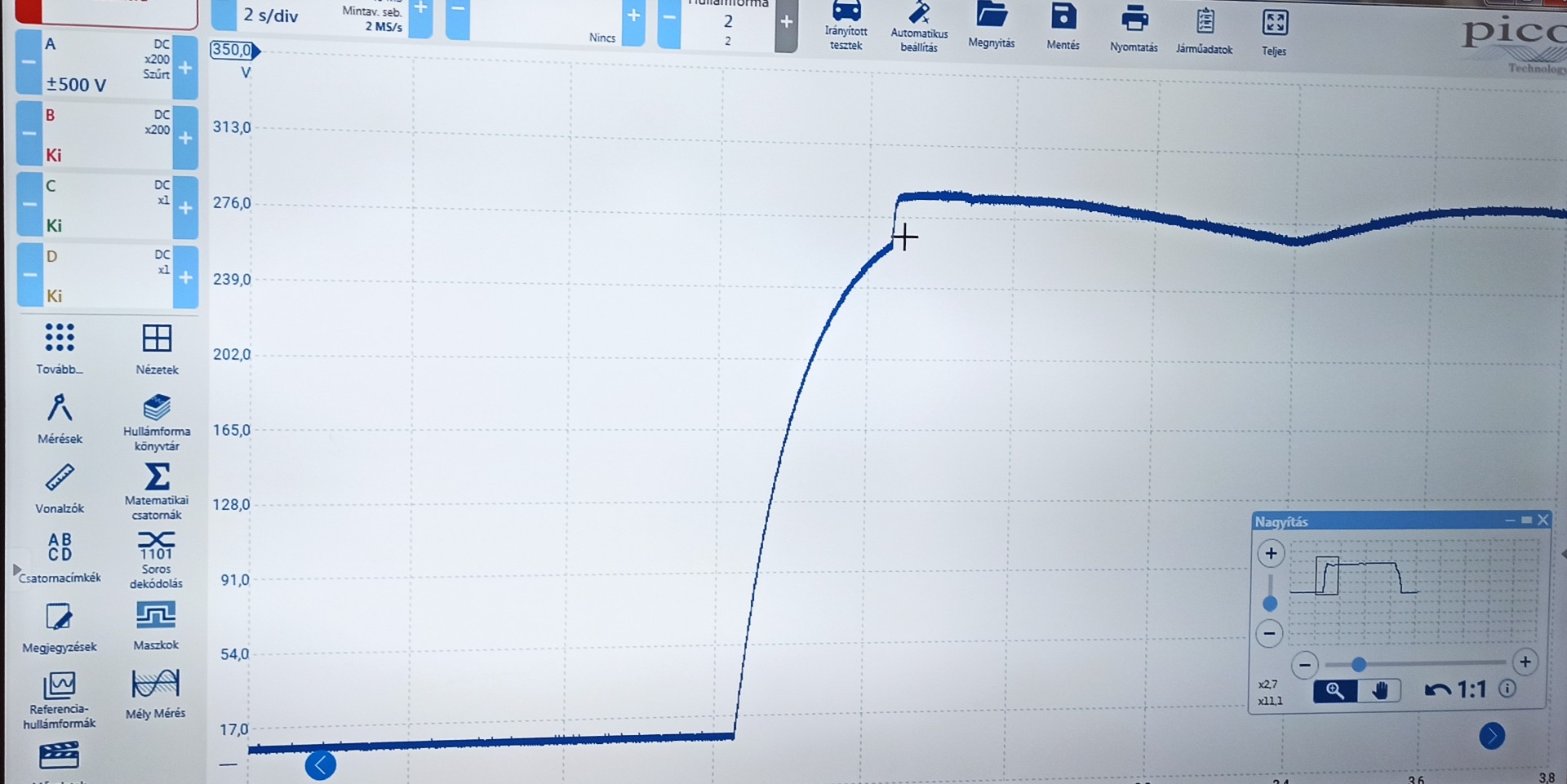

A BMS ellenőrzése, kontaktorok vizsgálata, előtöltés ellenőrzése oszcilloszkópos méréssel. A hiba nem mutatható ki a HV rendszerben.
A hűtőrendszer megfelelő működése szükséges az inverter-konverter megfelelő működéséhez.

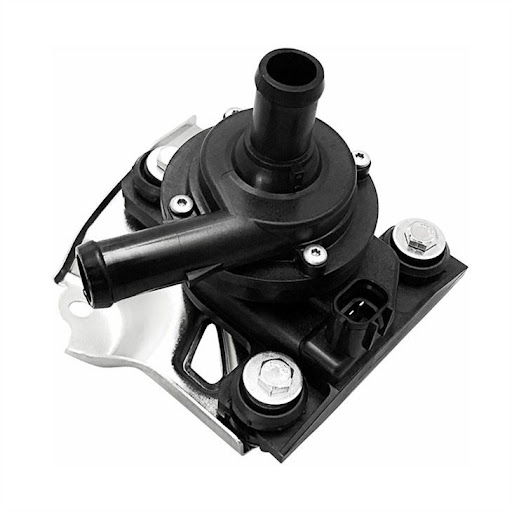

A hűtőrendszer működéséhez szükséges szivattyú .
Vízpumpa csere utáni hőmérséklet élő adat:
INV1 - 42-45' / INV2 - 39-44'
MG1 - 50-55' / MG2 - 45-60'

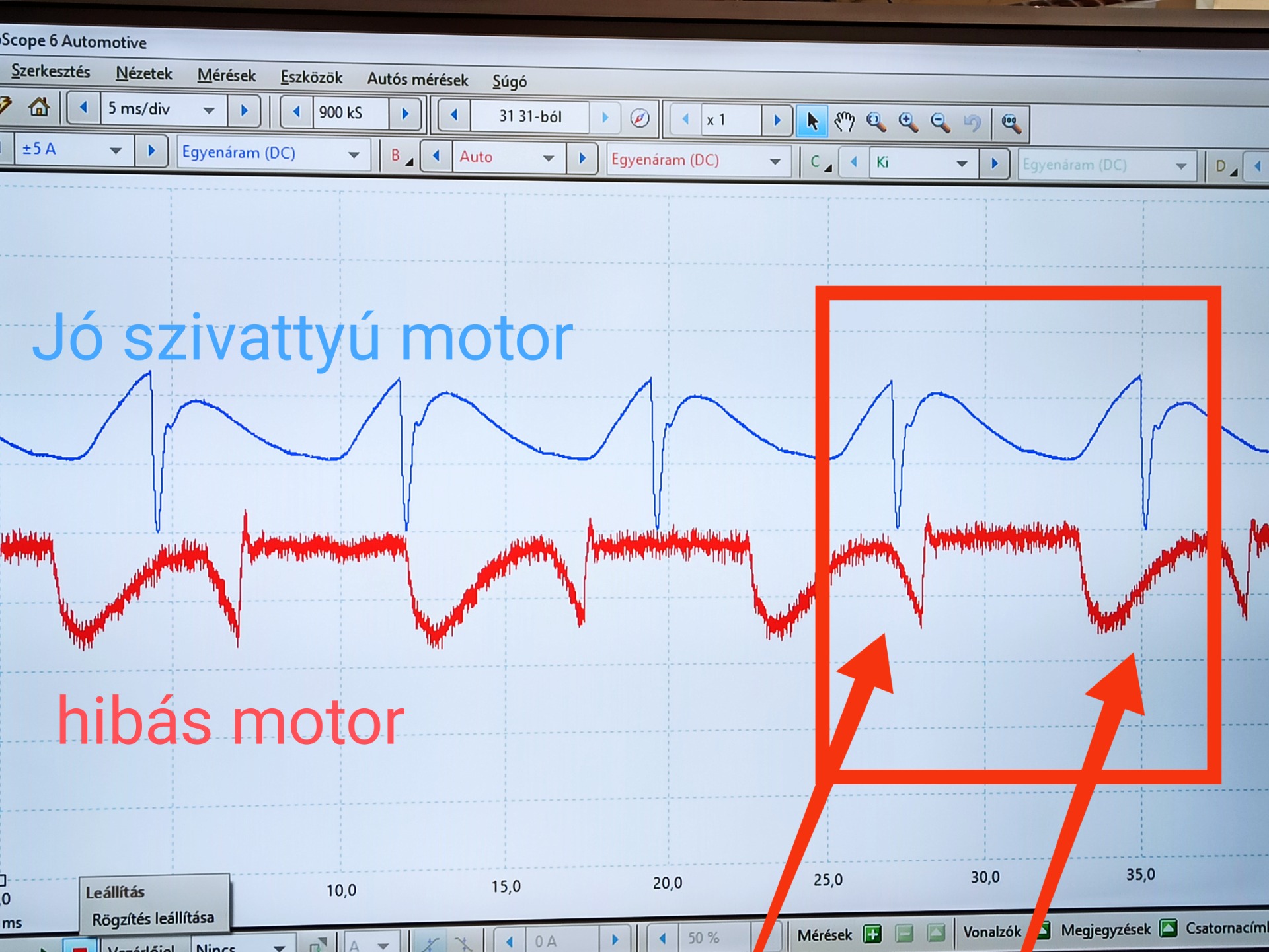

Oszcilloszkópos méréssel igazolható, hogy hibás a szivattyú. Csere után a mérést ismét elvégeztem. Látható a hibás, és a jó motor mérése.
